Caldera de vapor acuotubular

Una caldera de vapor acuotubular (caldera de tubos de agua) es una caldera industrial en la que el agua circula por el interior de los tubos mientras los gases calientes de la combustión los rodean por fuera. Es el principio contrario al de la caldera pirotubular: la presión la soportan tubos de diámetro pequeño en lugar de una gran envolvente llena de agua, por eso esta construcción se adapta a grandes producciones de vapor y a presiones más altas.

La caldera acuotubular de Ekotek es la Serie Fuerte (Strong), una caldera de vapor tipo D para combustibles líquidos y gaseosos: producción de vapor de 2.000 a 150.000 kg/h, presión de trabajo de 6 a 60 bar y potencia térmica de 1.395 a 55.800 kW. Se elige normalmente cuando la planta necesita mucho vapor a presión elevada, por lo general a partir de unos 16 bar.

Funciona con gas natural, GLP, GNL, propano, GNC, biogás, hidrógeno, gasóleo, diésel, fueloil y en modo de combustible dual. Vea el modelo más abajo o contáctenos con su demanda de vapor, presión y combustible para recibir una oferta dimensionada.

Caldera de vapor acuotubular
Certificates
¡Póngase en contacto ahora y ofrezcamos la mejor solución para sus necesidades!
Puede contactar directamente con nuestro equipo para la selección de productos, detalles técnicos, cotización y alcance de la aplicación.
Productos

1 Productos
Serie Fuerte
Serie Fuerte - Caldera de Vapor de Combustible Líquido/Gas

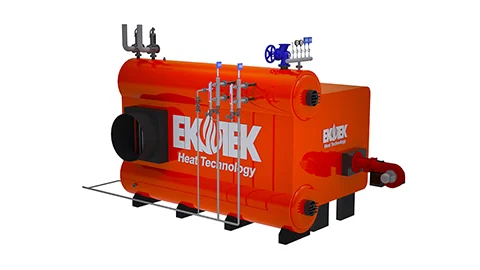

Caldera de vapor acuotubular

Serie Fuerte - Caldera de Vapor de Combustible Líquido/Gas

  • Capacidad de producción de vapor de 2.000 kg/h a 150.000 kg/h
Más detalles ›

¿Cómo funciona una caldera acuotubular?

En el lado agua, el agua y el vapor circulan por dentro de los tubos; en el lado gases, los humos calientes pasan por fuera de los haces. El quemador trabaja en un hogar cuyas paredes están formadas en gran parte por tubos refrigerados por agua. El calor atraviesa la pared del tubo y la mezcla agua-vapor sube al domo superior, donde el vapor se separa y sale hacia los consumidores.

  1. Combustión: un quemador de gas, gasóleo o dual calienta el hogar rodeado de paredes de tubos.
  2. Circulación: el agua baja al domo inferior, sube por los tubos calentados y regresa al domo superior como mezcla agua-vapor.
  3. Separación: en el domo superior el vapor se separa del agua y pasa al colector; el agua sigue en el circuito.
  4. Recorrido de humos: los gases atraviesan los haces de tubos y salen por la parte trasera; en la Serie Fuerte la salida de chimenea lleva un sensor de seguridad térmica.
  5. Control y protección: un PLC con pantalla táctil HMI supervisa la combustión y los límites; las bombas de alimentación y los sistemas de seguridad van duplicados.

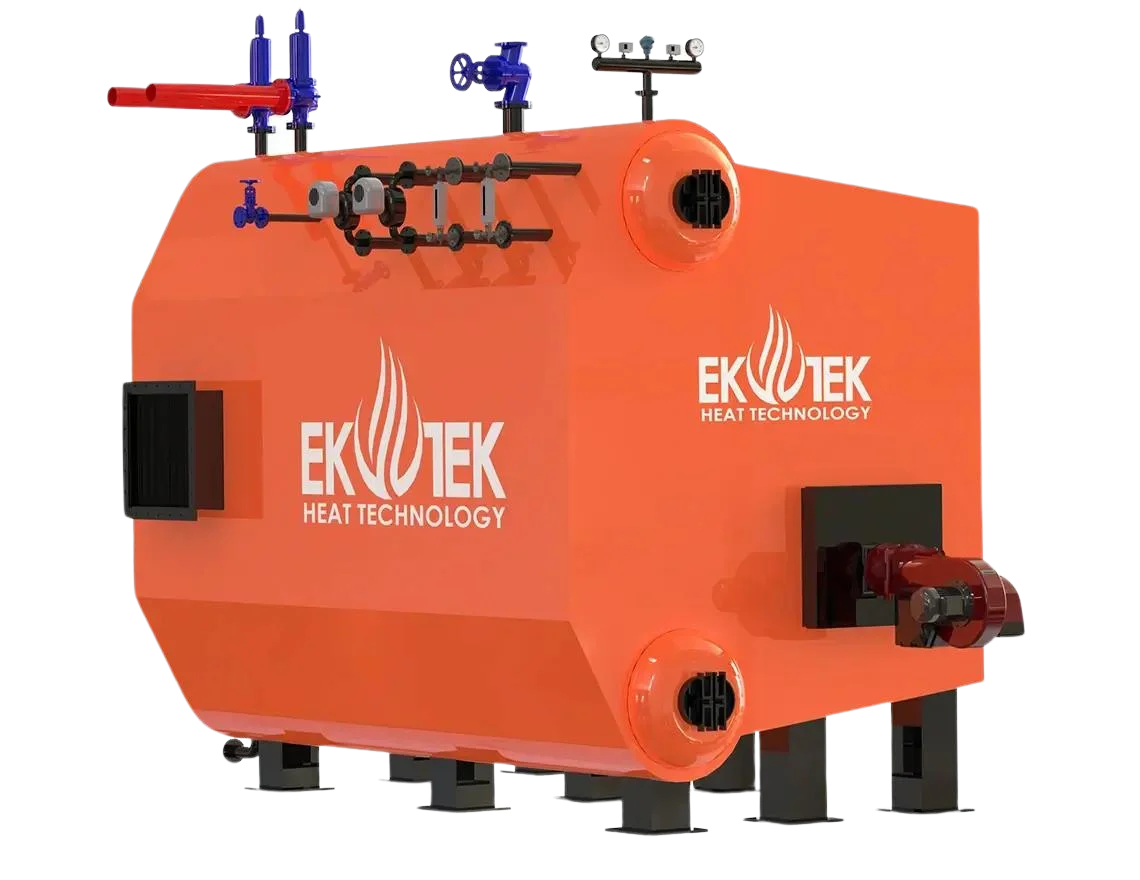

Diseño tipo D de la Serie Fuerte

En una caldera tipo D, el domo superior (de vapor) y el domo inferior se sitúan a un lado de un hogar amplio. Los tubos curvados que unen ambos domos forman paredes de agua cuya sección recuerda a la letra «D». Es una disposición habitual en la industria cuando se necesita gran producción de vapor y presión elevada en un equipo compacto. La Serie Fuerte de Ekotek sigue este diseño.

Caldera acuotubular o pirotubular: comparativa

La tabla resume las diferencias constructivas entre ambos tipos y recoge los datos publicados de la Serie Fuerte.

Criterio Acuotubular (Serie Fuerte) Pirotubular (tipo escocés)
Agua y gases Agua dentro de los tubos, gases por fuera Gases en el hogar y los tubos, agua en la envolvente
Producción de vapor 2.000–150.000 kg/h (1.395–55.800 kW) Según la serie: ver calderas de tipo escocés
Presión de trabajo 6–60 bar; preferida a partir de unos 16 bar Presión industrial baja a media, según el modelo
Construcción Tipo D: domos superior e inferior, hogar con paredes de tubos Envolvente horizontal con varios pasos de humos
Volumen de agua y respuesta Poca agua, reacciona más rápido a los cambios de carga Mucha agua, amortigua mejor con carga estable
Agua de alimentación Exige un tratamiento de agua riguroso Requiere tratamiento, pero es más tolerante
Motivo habitual de elección Gran caudal de vapor y/o alta presión Vapor de proceso en potencias medias

Otras calderas de vapor por combustible: calderas de combustible líquido y gas, calderas de vapor a gas natural y calderas de vapor de combustible sólido.

Serie Fuerte (Strong): caldera acuotubular a gas y gasóleo

La Serie Fuerte es la caldera de vapor de alta presión de Ekotek con diseño acuotubular tipo D para combustibles líquidos y gaseosos. Datos técnicos:

  • Producción de vapor: 2.000–150.000 kg/h
  • Potencia térmica: 1.395–55.800 kW
  • Presión de trabajo: 6–60 bar
  • Diseño: tubos de agua tipo D, preferida normalmente a partir de unos 16 bar
  • Combustibles: GNL, propano, GNC, gas natural, GLP, biogás, hidrógeno, gasóleo, diésel, fueloil, combustible dual
  • Quemador: compatible con quemadores universales
  • Salida de chimenea: trasera, con sensor de seguridad térmica
  • Control: PLC con pantalla táctil HMI; Modbus, TCP y otros protocolos de comunicación
  • Sala de calderas móvil: no compatible; instalación fija
  • Código HS: 840212000000
  • Seguridad: temperatura del vapor, presión mecánica, presión digital, válvula de seguridad y control de temperatura de chimenea; bombas de alimentación y sistemas de seguridad duplicados de serie

Bajo pedido, la caldera se entrega como paquete con sus accesorios. El modelo de quemador, el equipamiento y el alcance del suministro se fijan en la oferta; vea también nuestros quemadores.

¿Cuándo elegir una caldera acuotubular?

  • Demanda de vapor desde varias toneladas hasta más de 100 t/h: la Serie Fuerte cubre 2.000–150.000 kg/h.
  • Presión de trabajo elevada, sobre todo por encima de unos 16 bar (Serie Fuerte: 6–60 bar).
  • Procesos que necesitan una respuesta rápida a los cambios de consumo.
  • Disponibilidad de gas, combustible líquido o funcionamiento dual.
  • Planta preparada para un tratamiento de agua riguroso y operadores formados: los tubos de agua toleran peor las incrustaciones que una caldera de gran volumen de agua.

Si su demanda es media, una caldera de tipo escocés suele ser la opción más sencilla. Vista general: calderas de vapor industriales.

Cómo dimensionar producción y presión

  • Consumo de vapor punta y medio en kg/h, incluidos los consumidores simultáneos
  • Presión de trabajo necesaria en bar y calidad de vapor deseada
  • Combustibles disponibles: gas natural, GLP/GNL/propano/GNC, biogás, hidrógeno, gasóleo/diésel/fueloil o combustible dual
  • Perfil de carga: servicio continuo o variaciones frecuentes
  • Calidad del agua de alimentación, tratamiento y retorno de condensado
  • Espacio disponible, cimentación, salida de humos trasera y chimenea
  • Automatización: manejo local en HMI o integración en el sistema de control vía Modbus/TCP
  • Requisitos de redundancia de la planta (la Serie Fuerte ya duplica bombas de alimentación y sistemas de seguridad)

Con estos datos dimensionamos juntos la caldera, el quemador y los equipos auxiliares. Contáctenos o programe una consulta.

Sectores y aplicaciones

  • Generación de energía y grandes plantas: vapor para turbinas y grandes redes de vapor de proceso
  • Química y petroquímica: reactores, destilación y procesos continuos
  • Refinerías e industria pesada: demanda continua de vapor a alta presión
  • Alimentación y bebidas: cocción, evaporación y esterilización a gran escala
  • Textil, papel y celulosa: secado, prensado y acabado con alto consumo de vapor

Soluciones relacionadas

Solicite presupuesto para una caldera acuotubular

Ekotek Heat Technologies fabrica calderas industriales en Aydın (Turquía). Indíquenos la producción de vapor (kg/h), la presión de trabajo (bar), el combustible, los datos del agua de alimentación y sus necesidades de automatización. Comprobamos si la Serie Fuerte es la adecuada o le recomendamos una caldera de tipo escocés, un generador de vapor o una caldera híbrida si encaja mejor.

Contáctenos · Programar una consulta · Servicio

Preguntas frecuentes (FAQ) sobre Caldera de vapor acuotubular

¿Qué es una caldera acuotubular?

Es una caldera de vapor en la que el agua circula por el interior de los tubos y los gases de combustión los calientan desde fuera. En la caldera pirotubular ocurre lo contrario. Como la presión la soportan tubos de diámetro pequeño, este diseño es adecuado para grandes producciones de vapor y presiones elevadas.

¿Qué diferencia hay entre una caldera acuotubular y una pirotubular?

En la acuotubular el agua va dentro de los tubos y los humos por fuera; en la pirotubular (tipo escocés) los humos pasan por los tubos y el agua los rodea en una gran envolvente. La acuotubular se elige para grandes caudales y alta presión; la pirotubular, para vapor de proceso en potencias medias.

¿Qué es una caldera acuotubular tipo D?

Es una caldera en la que los domos superior e inferior se sitúan a un lado de un hogar amplio, y los tubos curvados refrigerados por agua forman una sección con forma de «D». La Serie Fuerte de Ekotek es una caldera de vapor acuotubular tipo D para combustibles líquidos y gaseosos.

¿Qué producción de vapor ofrece la Serie Fuerte?

La Serie Fuerte produce de 2.000 a 150.000 kg/h de vapor, con una potencia térmica de 1.395 a 55.800 kW.

¿Cuál es la presión de trabajo de la Serie Fuerte?

La presión de trabajo va de 6 a 60 bar. Este tipo de caldera se prefiere normalmente a partir de unos 16 bar; para presiones menores, una caldera pirotubular suele ser más sencilla.

¿Qué combustibles admite la Serie Fuerte?

GNL, propano, GNC, gas natural, GLP, biogás, hidrógeno, gasóleo, diésel, fueloil y funcionamiento con combustible dual. Es compatible con quemadores universales; la rampa de combustible concreta se define en la oferta.

¿Cuándo conviene una acuotubular en lugar de una caldera de tipo escocés?

Cuando la producción y la presión son altas (en la Serie Fuerte, hasta 150.000 kg/h y 6–60 bar, normalmente por encima de unos 16 bar) o cuando la planta debe responder rápido a los cambios de carga. Para muchas demandas medias, la caldera de tipo escocés sigue siendo la mejor opción.

¿La Serie Fuerte está disponible como sala de calderas móvil?

No. La Serie Fuerte no es compatible con sistemas de calderas móviles; está pensada para una instalación fija en sala de calderas.

¿Qué sistema de control lleva la Serie Fuerte?

Un PLC con pantalla táctil HMI. Dispone de Modbus, TCP y otros protocolos de comunicación para integrarse en el sistema de control de la planta.

¿Qué sistemas de seguridad tiene la Serie Fuerte?

Cinco funciones de seguridad: temperatura del vapor, presión mecánica, presión digital, válvula de seguridad y control de temperatura de chimenea. Las bombas de alimentación y los sistemas de seguridad van duplicados de serie, y la salida de chimenea trasera incorpora un sensor de seguridad térmica.

¿Se suministra con bombas de alimentación y accesorios?

Sí. En la Serie Fuerte, las bombas de alimentación y los sistemas de seguridad duplicados forman parte del paquete estándar. Bajo pedido, Ekotek entrega la caldera como paquete con sus accesorios; indique el alcance que necesita al pedir presupuesto.

¿Qué datos necesita Ekotek para preparar un presupuesto?

Consumo de vapor punta y medio (kg/h), presión de trabajo (bar), combustibles disponibles, datos de agua de alimentación y condensado, perfil de carga, espacio y chimenea, y el nivel de automatización deseado (HMI o Modbus/TCP). Envíelos desde Contáctenos o programe una consulta.

Solicitar presupuesto
