Chaminé de Aço Inoxidável

Sistemas de Chaminé de Aço Inoxidável de Parede Simples

Os sistemas de chaminé de aço inoxidável de parede simples são usados para combustíveis sólidos, líquidos e gasosos em eixos de edifícios. Quando aplicados dentro de um eixo, não há necessidade de isolamento na parte da chaminé que permanece dentro do eixo. As chaminés são montadas em um suporte de carga vertical ou suporte de suporte principal e conectadas com grampos modulares de chaminé. Nossas chaminés são fabricadas com alta qualidade utilizando soldagem contínua TIG/WIG. Elas oferecem instalação fácil e confiável com juntas de encaixe e grampos de chaminé em sistemas de pressão negativa. Em sistemas de pressão positiva, a vedação é garantida com uma junta especialmente fabricada dentro da junta de encaixe.

Especificações Técnicas dos Sistemas de Chaminé de Aço Inoxidável de Parede Simples

• Material Utilizado: 1.4301-1.4401 Aço Inoxidável (316 L)
• Opções de Ângulo: 15°, 30°, 45°, 60°, 75°, 87°, 90°
• Dimensões: Ø 100-1200 mm, h: 500-600 mm
• Espessuras das Chapas: 0.40 - 3 mm
• Classes de Pressão: N1 – P1 – H2
• Tipo de Conexão: Com Grampo, Com Junta, Encaixe
• Classe de Corrosão: Vm
• Tipo de Solda: TIG Contínuo

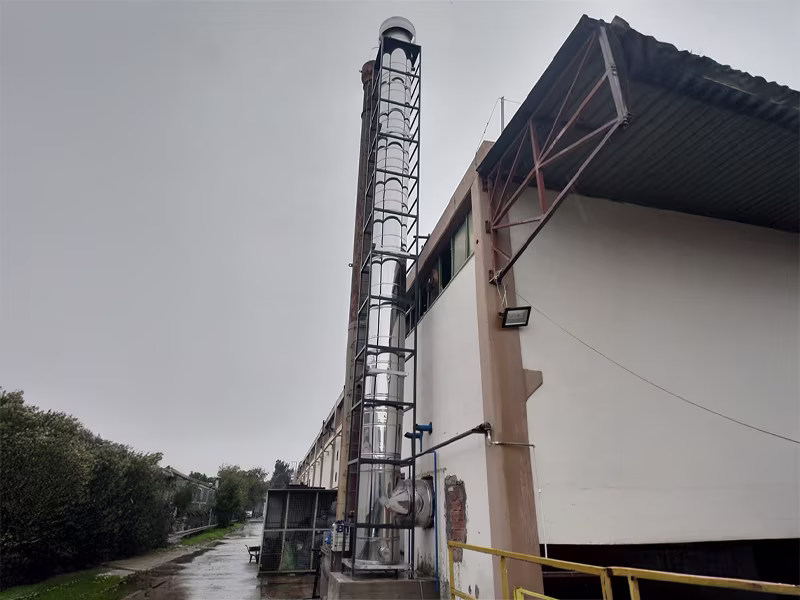

Sistemas de Chaminé de Aço Inoxidável de Parede Dupla

Os sistemas de chaminé de aço inoxidável de parede dupla são usados para aplicações externas e para aplicações necessárias em eixos/edifícios internos. A parede interna é feita do mais alto qualidade de aço inoxidável AISI 316 L, e a espessura do material da parede varia de acordo com as especificações do sistema. Entre os módulos principais de gás de combustão e a parede externa, é aplicada uma isolação de lã de rocha de 30 mm ou 50 mm, dependendo das especificações do sistema. A parede externa pode ser feita de aço galvanizado, alumínio, aço 430 ou aço inoxidável 304, dependendo do sistema a ser usado, do local de aplicação e das condições ambientais. As chaminés são produzidas em nossas instalações em 23 tamanhos diferentes, variando de 100 mm a 1200 mm de diâmetro.

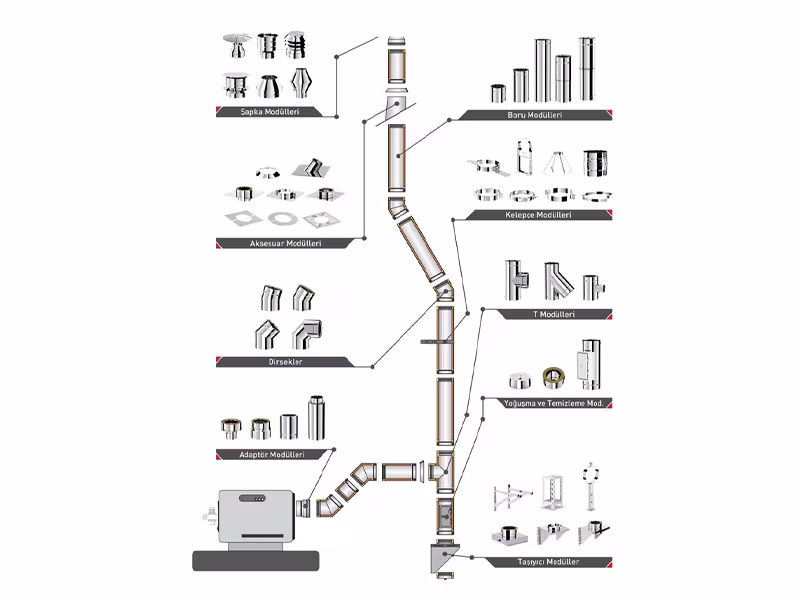

As chaminés são fabricadas usando tecnologia de prensagem de cordões superiores, formando o corpo principal da chaminé. Cada módulo é montado na chaminé de acordo com os cálculos de altura do edifício. Cada módulo também é projetado com resistência aumentada usando tecnologia de prensagem especial para suportar a chaminé inteira por conta própria. Uma flange especial é aberta para um envoltório completo. Grampos de vedação especiais são usados entre cada módulo e produtos laterais durante a instalação.

Especificações Técnicas dos Sistemas de Chaminé de Aço Inoxidável de Parede Dupla

• Material Utilizado: 1.4301-1.4401 Aço Inoxidável (316 L)
• Dimensões: Ø 100-1200 mm, h: 500-1250 mm
• Espessuras das Chapas: 0.40 - 3 mm
• Classes de Pressão: N1 – P1
• Tipo de Conexão: Com Grampo, Com Junta, Encaixe
• Classe de Corrosão: Vm

Tipo de Solda: TIG Contínuo
